銅基闆

假雙面熱電分離銅基闆鋁基闆

假雙面熱電分離銅基闆pcb(雙面熱電分離銅基闆pcb)一般用于汽車遠近光一體燈闆或是有散熱需求的産品。通過上下面兩面大凸台實現大功率的散熱,外接散熱鋁件和雙面凸台位置銜接散熱;同時雙面熱電分離銅基闆pcb上下電流通過過孔實現連接,隻需單面焊接電極實現控制上下兩面燈珠發亮,凸台實現散熱,線路實現導通,這就是雙面熱電分離。産品具有大散熱,功耗小,性能穩定,方便安裝等優勢。
    雙面銅基闆PCB是雙面銅基印刷電路闆,包括頂層和底層布有電路,它是一種常用的印刷電路闆。雙面銅基闆PCB,兩面都可以布線和焊接,中間是金屬銅芯,線路跟銅芯之間是絕緣層。兩邊都可以接線,大大降低了接線難度,因此被廣泛使用。雙面銅基闆PCB的兩邊都是接線的,但是為了使用兩邊的導線,兩邊之間必須有适當的電路連接,電路之間的“橋梁”叫做導孔。導孔是PCB闆上填充或塗有金屬的小孔,可以連接兩側的導線。設計有導孔的雙面電路闆我們叫真雙面銅基闆PCB。還可以設計成雙面電路不用連接,即跟普通單面電路闆一樣但又能實現雙面電路闆一樣的安裝功效,我們叫假雙面銅基闆PCB。由于雙面闆的面積是單面闆的兩倍,雙面闆解決了單面闆中布線交錯的難題,并且可以通過孔連接到另一側,所以更适合對于比單面闆更複雜的電路。

    我們現在介紹的是假雙面銅基闆pcb也叫假雙面熱電分離銅基闆pcb和2層銅電路闆pcb。

    1.假雙面熱電分離銅基闆pcb

    假雙面熱電分離銅基闆pcb産品簡介:

    假雙面熱電分離銅基闆pcb(雙面熱電分離銅基闆pcb)一般用于汽車遠近光一體燈闆或是有散熱需求的産品。通過上下面兩面大凸台實現大功率的散熱,外接散熱鋁件和雙面凸台位置銜接散熱;同時雙面熱電分離銅基闆pcb上下電流通過過孔實現連接,隻需單面焊接電極實現控制上下兩面燈珠發亮,凸台實現散熱,線路實現導通,這就是雙面熱電分離。産品具有大散熱,功耗小,性能穩定,方便安裝等優勢。

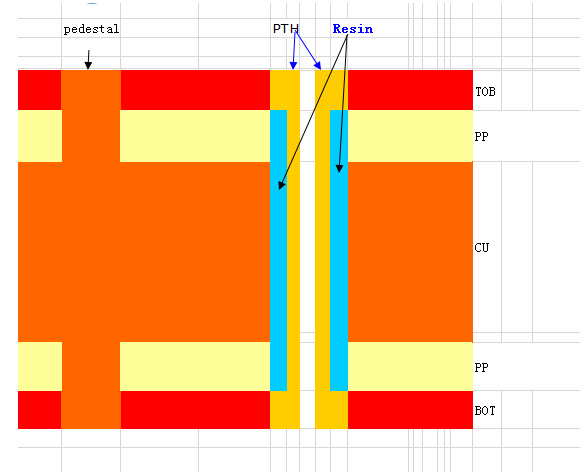

    2.假雙面熱電分離銅基闆pcb結構層示意圖:


     假雙面熱電分離銅基闆pcb,“熱”是LED銅基闆pcb上的導熱焊盤(PAD),“電”指LED銅基闆上的電極,兩者被絕緣材料隔離。導熱焊盤(PAD)功能就是導熱,電極的作用就是導電。這種雙面結構可以實現LED散熱設計,提供産品的穩定性,雙面熱電分離pcb它的結構如圖所示:

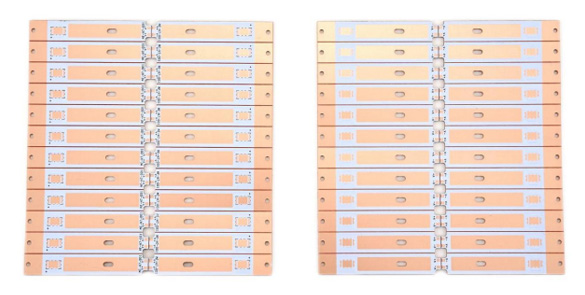

    3.假雙面熱電分離銅基闆pcb産品正反面示意圖:


    4.假雙面熱電分離銅基闆pcb産品類型:

     真雙面銅芯PCB(過孔導通)   假雙面銅PCB(無過孔)   2層銅基闆PCB    4層銅基銅PCB

    5、假雙面熱電分離銅基闆pcb産品制作及生産工藝制造說明:

    a)基材:紫銅(C1100)
    b)厚度:0.6-5.0MM
    C) 層數:1、2、3、4層
    d)銅箔厚度: 1 /2 /3 / 4 OZ
    e)阻焊顔色:白/ 黑/ 啞黑/ 紅/ 綠 /藍/ 啞綠
    f)字符顔色:白/ 黑 /橙 /紅/ 藍
    g)成型方式:數控鑼闆、 數控V割 、模具成型 、激光切銑
    h)表面處理工藝:有鉛噴錫 無鉛噴錫 化學沉金(金厚0.5U”~3.0U”) 化學鎳钯金 OSP
    i)檢驗測試:AOI、高速飛針、電子測試、耐電壓測試
    g)  交期:6~8天。

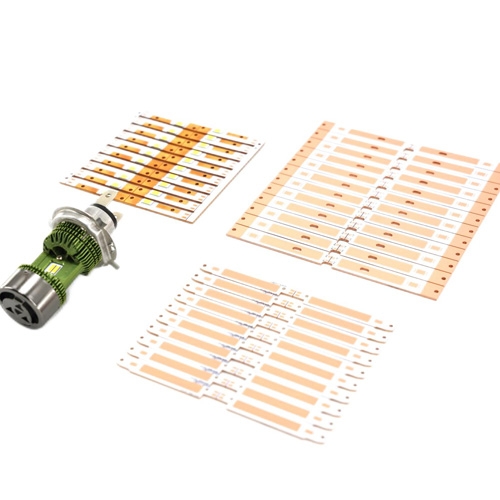

    6·假雙面熱電分離銅基闆pcb産品應用場合:
    手電筒 、工控礦燈、  汽車LED大燈 、UV燈、 舞台投射燈、 5G通信 、 洗牆燈 、LED路燈、機械設備及各類精密高要求散熱照明儀器

    7·假雙面熱電分離銅基闆pcb産品優點:
    使用壽命長  高效散熱性能  穩定 适用範圍廣

    8.FAQ

    Q1、您是PCB制造商嗎?您有工廠嗎?
    答:我們是超過12年的專業生産印刷電路闆制造商,我們有工廠、機器,您可以看到我們的工廠圖片。

    Q2、我可以免費獲得PCB樣品嗎?可以免費送貨嗎?
    答:是的,我們可以在交談并确認所有詳細信息後給您免費PCB樣品。但是我們不提供免費送貨服務,如果您購買大量産品,我們會給您一些折扣。

    Q3、你做OEM嗎?
    答:是的。我們是印刷電路闆制造商,我們有工廠和PCB、PCBA全流程專用自動化設備,精密檢測出貨。我們提供PCB、PCBA一站式采購服務。

    Q4、你們可以生産導熱焊盤與基闆直接接觸,而電極在另外一層的PCB嗎?
    答:是的,我們可以生産導熱焊盤與基闆直接接觸的PCB,我們稱為熱電分離銅基闆,可以發Gerber資料到我們郵箱pcb@jbmcpcb.com 确認。

    Q5、銅芯PCB有銅孔能生産嗎?
    答:是的,有銅孔在銅芯PCB兩側導通連接電路,我們稱為真雙面銅基闆PCB,我們有金屬芯印刷電路闆多年的制造經驗。
