一·雙面鋁基闆
雙面鋁基闆産品簡介:
雙面鋁基闆繼承了單面鋁基的金屬性及安全性，又可以實現普通電路闆（FR4 PCB）複雜，精密的線路布線。雙面鋁基闆完美的将散熱鋁，導電銅，絕緣樹脂，導熱膠片的特點應用于電子線路闆上。雙面鋁基闆可以在産品兩面分别獨立布線，又可以通過電鍍導通孔溝通兩面線路形成更大的網絡。使雙面鋁基闆的布線設計更靈活，可滿足較為複雜的工作領域。可實現産品兩面填充“SMT”，接線，綁定。雙面鋁基闆集高效導熱性，散熱，絕緣安全，使用壽命長于一體。

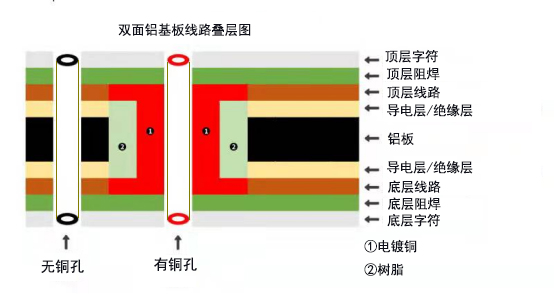

二·雙面鋁基闆産品結構示意

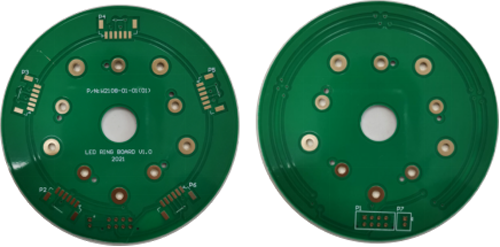

三·雙面鋁基闆産品正反面示意圖
四·雙面鋁基闆産品制作及生産工藝制造說明：
基材：鋁材（ 5052）
厚度：0.8 /1.0/1.2/ 1.5/1.6/2.0/2.5/3.0MM
導熱性（介電層） 1/1.5/ 2.0/3.0 W/m.K.
銅箔厚度：0.5 /1 /2 /3 / 4 OZ
阻焊顔色：白/ 黑/ 啞黑/ 紅/ 綠 /藍/ 啞綠
字符顔色：白/ 黑 /橙 /紅/ 藍
成型方式：數控鑼闆、 數控V割 、模具成型 、激光切銑
表面處理工藝：有鉛噴錫 無鉛噴錫 化學沉金（金厚0.5U”~3.0U”) 化學鎳钯金 OSP
交期：6~8天。
五·雙面鋁基闆産品應用場合：
手電筒 、工控礦燈、 汽車LED燈 、 舞台投射燈、 投影設備 、 洗牆燈 、LED路燈及各類精密高要求散熱照明儀器
六·雙面鋁基闆産品優點：
使用壽命長 高效散熱性能 穩定 适用範圍廣
