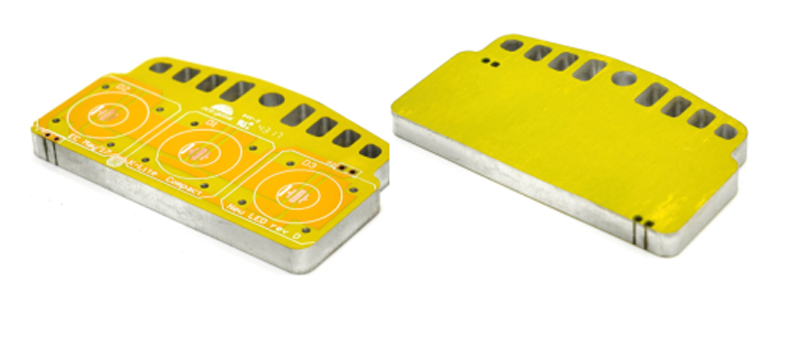

一、單面絕緣孔鋁基闆簡介：
由于金屬芯鋁是導體，不能固定 DIP 元件，絕緣孔技術就是解決這個問題的方案。
絕緣孔鋁基闆材料是由鋁闆（5052）+介電層+銅泊層。絕緣孔鋁基闆跟單面鋁基闆pcb不同之處在于，鋁預先鑽孔，孔內塞環氧樹脂膠并把介電層、銅泊層壓合在上面。主要方便DIP元件穿線通孔穿過鋁中的間隙以保持電絕緣，鋁芯可以允許接電連接以及絕緣通孔，由此稱為絕緣孔鋁基闆。
二、單面鋁基闆絕緣孔示意圖：

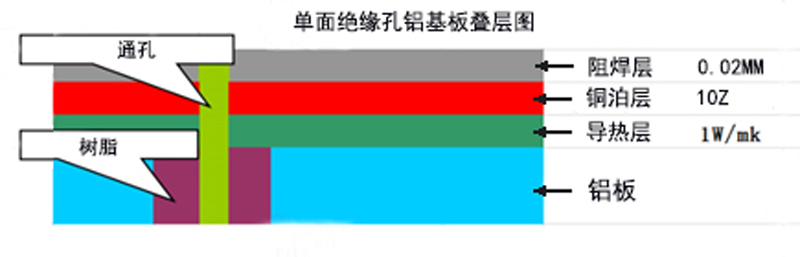

三、單面絕緣孔鋁基闆的結構如下圖所示：
四、單面熱電分離絕緣孔鋁基闆的特殊工藝
1.沉孔
2.控深孔/控深槽
五、單面絕緣孔鋁基闆的參數
1.闆厚：0.8MM~3.0MM（闆厚公差±10%）
2.銅箔厚銅：35um~105um(銅箔公差±10%）
3.阻焊顔色：白/黑/紅/藍/綠油
4.字符顔色：黑/白色
5.表面處理：沉金、無鉛噴錫、有鉛噴錫、OSP
6.外形成型方式：V-CUT、CNC、模沖
7.交期：4-5天
8.運用領域：汽車LED燈、醫療設備、機械設備、DIP封裝
六．單面絕緣孔鋁基闆産品應用場合：
手電筒 、工控礦燈、 汽車LED燈 、 舞台投射燈、 投影設備 、 洗牆燈 、LED路燈及各類精密高要求散熱照明儀器
七·單面絕緣孔鋁基闆産品優點：
金屬元器件使用壽命長，高效散熱性能，穩定，适用範圍廣。
