一．銅基闆pcb
銅基闆pcb産品簡介：
銅芯印刷電路闆顧名思義用銅芯金屬、絕熱層和金屬銅箔壓合而成印刷電路闆也就是銅線路闆或者是銅基闆pcb，銅基闆pcb具有特殊的導熱性、優良的散熱性。根據疊層銅芯的結構，久寶科技提供單面MCPCB的銅基闆pcb、兩層MCPCB的銅基闆pcb。對于兩層MCPCB的銅基闆pcb，它分為線路層疊線路層中間的銅金屬芯和線路層疊線路層底部的銅金屬芯。
久寶科技現在介紹的是單面銅基闆pcb ，單面銅基闆pcb分為三層（銅箔，絕緣層和C1100紫銅），C1100紫銅具有散熱的效果，絕緣層具有傳熱和絕緣的效果，銅箔具有導電的效果！銅箔經過光刻膠蝕刻後就剩下一條條各式各樣的線條，我們稱為線路，這些線路的作用就相當于電路原理圖的連線，線路的主要作用是要把LED燈珠,IC驅動等等的元器件焊腳連接到一起，與元器件焊接在一起的兩個銅箔，我們稱為焊盤（PAD）。導熱絕緣層是單面銅基闆pcb的核心技術，導熱絕緣層的成分主要是三氧化二鋁及矽粉組成和環氧樹脂填充的聚合物構成，熱阻小，粘彈性能優良。單面銅基闆pcb一般比較簡單，一個面是有線路，另一個面是光滑的無線路的紫銅。
單面銅基闆pcb是金屬基闆中成本較高的一種，很多領域都會需要用到單面銅基闆pcb，單面銅基闆pcb散熱好，散熱快，耐用，不易折壞折斷，柔性好，單面銅基闆pcb的導熱效果比單面鋁基闆pcb和單面鐵基闆pcb都要更好，所以單面銅基闆pcb的價格在金屬線路闆中也是最貴的。單面銅基闆産品主要有汽車前置大燈闆，UV燈，手電筒闆，照明燈,摩托車燈闆，廣告熒屏燈闆，舞台燈闆等等。
單面銅基闆pcb類型分别有：普通單面銅基闆pcb，單面熱電分離銅基闆pcb，單面絕緣孔銅基闆pcb，單面電鍍孔銅基闆pcb。

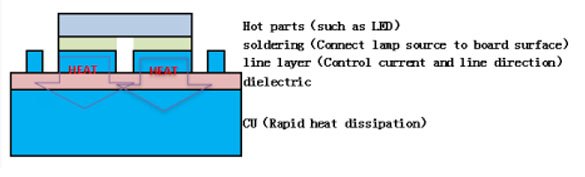

二、銅基闆pcb産品結構示意圖：
.jpg)

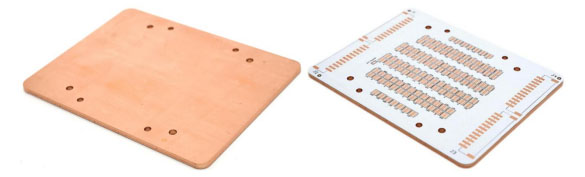

三、銅基闆pcb産品正反面示意圖：
.jpg)
四、銅基闆pcb産品制作及生産工藝制造說明：
a)基材：紫銅（C1100)
b)厚度：0.4-5.0MM
c)導熱性（介電層） 2W/ 3W/5W/8Wm.K.W
e)銅箔厚度： 1 /2 /3 / 4 OZ
f)阻焊顔色：白/ 黑/ 啞黑/ 紅/ 綠 /藍/ 啞綠
d)字符顔色：白/ 黑 /橙 /紅/ 藍
f)成型方式：數控鑼闆、 數控V割 、模具成型 、激光切銑
g)表面處理工藝：有鉛噴錫 無鉛噴錫 化學沉金（金厚0.5U”~3.0U”) 化學鎳钯金 OSP
h)交期：5~6天。
五·銅基闆pcb産品應用場合：
手電筒 、工控礦燈、 汽車LED燈 、UV燈、 舞台投射燈、 5G通信 、 洗牆燈 、LED路燈、機械設備及各類精密高要求散熱照明儀器
六·銅基闆pcb産品優點：
使用壽命長 高效散熱性能 穩定 适用範圍廣
